電纜的電壓等級各是多少 多少伏為高低壓電纜
按電壓等級分
1、低壓電纜:適用于固定敷設在溝通50Hz,額外電壓3kv及以下的輸配電線路上作運送電能用。
2、中低壓電纜:(一般指35KV及以下):聚氯乙烯絕緣電纜,聚乙烯絕緣電纜,交聯聚乙烯絕緣電纜等。
3、高壓電纜:(一般為110KV及以上):聚乙烯電纜和交聯聚乙烯絕緣電纜等。
4、超高壓電纜:(275~800千伏)。
5、特高壓電纜:(1000千伏及以上)。
擴展材料

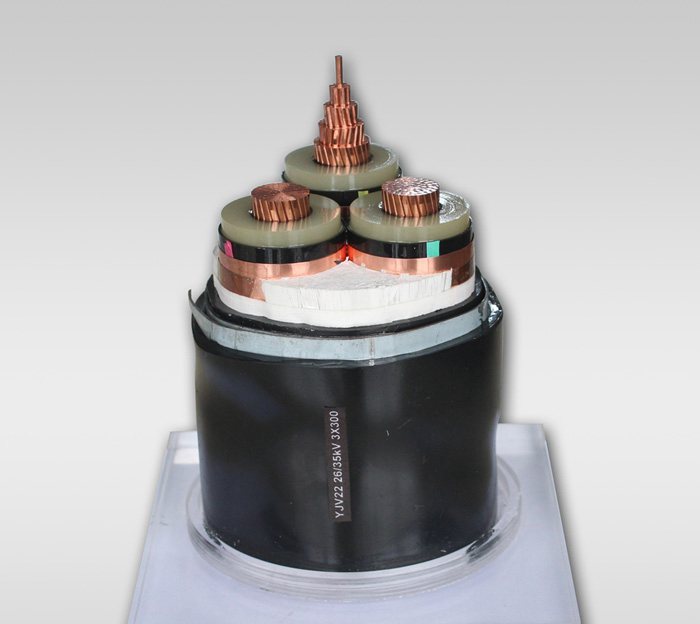

高壓電纜從內到外的組成部分包含:導體、絕緣、內護層、填充料(鎧裝)、外絕緣。當然,鎧裝高壓電纜首要用于地埋,能夠反抗地面上高強度的壓榨,一起可防止其他外力損壞。
該產品適用于溝通額外電壓35KV及以下供輸配電能固定廒設線路用,電纜導體的最高長時刻工作溫度90度,短路時(最長時刻不超越5S),電纜導體最高溫度不超越250度。
低壓電纜結構
由線芯、絕緣層和保護層三部分構成。線芯用于傳導電流, 一般由多股銅線或多股鋁線絞合而成。低壓電纜有單芯、雙芯、三芯、四芯等幾種。雙芯電纜用于單相線路,三芯和四芯電纜別離用于三相三線制線路和三相四線制線路, 單芯電纜能夠按需求應用于單相制線路或三相制線路。
常用的低壓電纜線芯截面積有10,16, 25, 35, 50, 70, 95, 120,150, 185, 240 mm等
|
