鋼芯鋁絞線電纜 常用鋼芯鋁絞線參數大全

鋼芯鋁絞線電纜

從節能考慮,國家電網公司與南方電網公司 都采納選用節能導線,但許多原線路運轉依然選用的是鋼芯鋁絞線。許多朋友依然在咨詢鋼芯鋁絞線的參數問題,今日小編依據國標及各家企標收拾供咱們參閱。

01 鋼芯鋁絞線概略

鋼芯鋁絞線,英文名稱:aluminium conductor steel reinforced,ACSR,是指單層或多層鋁股線絞合在鍍鋅鋼芯線外的加強型導線。鋼芯鋁絞線內部是鋼“芯”,外部是用鋁線通過絞合辦法纏繞在鋼芯周圍;鋼芯首要起添加強度的效果,鋁絞線首要起傳送電能的效果,如下圖所示。

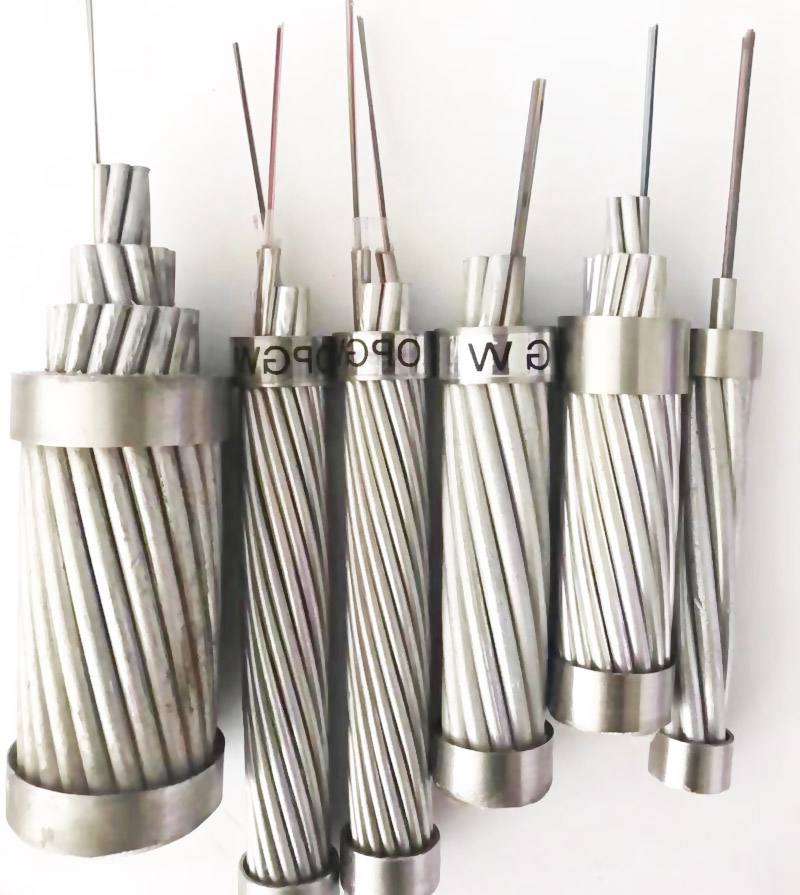

▲ 鋼芯鋁絞線



鋼芯鋁絞線具有結構簡略、架起與保護便利、線路造價低、傳輸容量大、又利于跨過江河和山溝等特別地輿條件的敷設、具有杰出的導電功能和滿足的機械強度、抗拉強度大、塔桿間隔可擴大等特色。因而廣泛使用于各種電壓等級的架空輸配電線路中。





02 鋼芯鋁絞線類型

通過幾十年的使用,國內的鋼芯鋁絞的類型隨履行的規范改變一切差異,咱們首要履行過的規范有 GB1179-74、 GB1179-83、GB 1179-1999與現行的GB 1179-2008?,F(xiàn)在針對不同規范的表明辦法別離介紹如下:

GB 1179-74規范中的表明辦法:代號-鋁絞線標稱截面 規范編號

如:LGJ-400 GB 1179-74

常用的類型及含義:

LGJ--鋼芯鋁絞線

LGJQ--輕型鋼芯鋁絞線

LGJJ-加強型鋼芯鋁絞線

類型中400表明鋼芯鋁絞線標稱截面為400mm2。



GB 1179-83規范中的表明辦法:代號-鋁絞線標稱截面/鋼絞線標稱截面 規范編號

如:LGJ-400/35 GB 1179-83

類型中表明的含義:

LGJ--鋼芯鋁絞線

LGJF-防腐性鋼芯鋁絞線

類型中400表明鋼芯鋁絞線中的鋁絞線的標稱截面為400mm2;35表明鋼芯鋁絞線中的鋼絞線的標稱截面為35mm2。

鋼芯鋁絞線的老類型詳細參數能夠拜見《鋼芯鋁絞線老規程(GB1179-74)首要技能參》及《鋼芯鋁絞線老規程(GB1179-83)首要技能參》。



GB 1179-1999與GB 1179-2008規范中的表明辦法:代號--鋁絞線標稱截面/鋼絞線標稱截面-鋁絞線結構根數/鋼絞線結構根數 規范編號

如:JL/G1A-400/50-54/7 GB 1179-2008

常用的類型及含義:

JL/G1A、JL/G1B、JL/G2A、JL/G2B、JL/G3A--鋼芯鋁絞線

JL/G1AF、JL/G2AF、JL/G3AF--防腐性鋼芯鋁絞線

G1A、G1B--一般強度鋼線(單線金屬的電阻率為191.57nΩ·m,對應于9%IACS)

G2A、G2B--高強度鋼線(單線金屬的電阻率為191.57nΩ·m,對應于9%IACS)

G3A--特高強度鋼線(單線金屬的電阻率為191.57nΩ·m,對應于9%IACS)

類型中400表明鋼芯鋁絞線中的鋁絞線的標稱截面為400mm2;35表明鋼芯鋁絞線中的鋼絞線的標稱截面為35mm2,54表明鋼芯鋁絞線中的鋁絞線的根數54根,7表明鋼芯鋁絞線中的鋼絞線的根數7根
